턴키 특화시험 수행현황

1. DCM(Deep Cement Mixing) 실내 실물모형시험

- 실제 시공조건에 상사율을 적용하여 DCM 실내시험시공을 실시

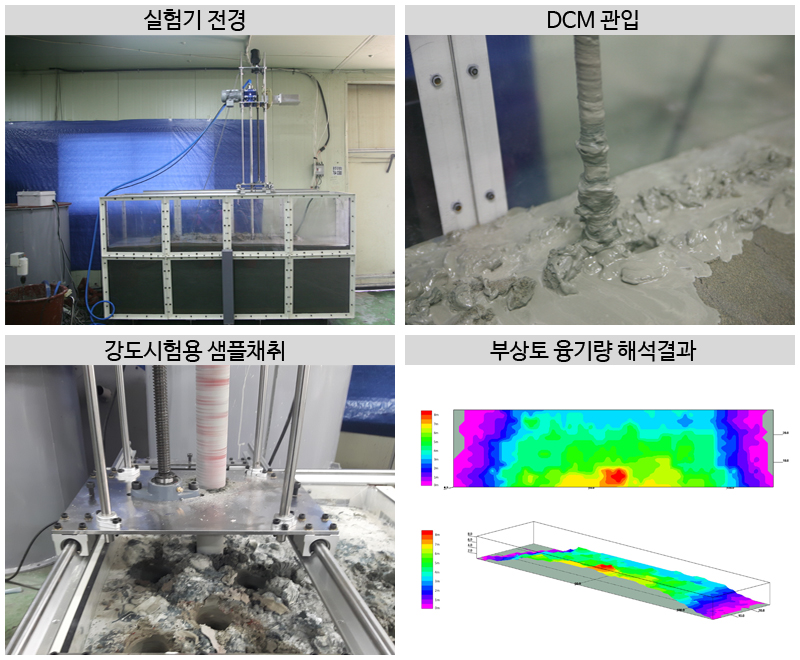

- DCM 실내시험시공후 부상토의 융기형상, 융기고, 부상토 확산 범위를 측정하고 결과분석

- RockWorks 프로그램을 사용하여 부상토 융기형상의 3차원 표출 및 부상토 융기량 산정

- 일축압축강도 실험결과에 대하여 실내배합강도 및 설계기준강도 대비 강도비 분석 및 평가

- 대형토조에서 28일동안 양생한 개량체 및 부상토에 대하여 기초사석 조성후 평판재하시험 실시

- 재하시험결과 P-S곡선법, logP-logS곡선법, S-log(t)곡선법, ΔS/Δlog(t)-P곡선법 분석 및 지지력 평가

- 사석층 상부 및 부상토층 상부에서의 침하량을 측정하여 침하특성 분석

 - 참여 프로젝트

  · 울산신항 남방파제(2-2공구) 축조 공사 기본설계



2. CGS(Compaction Grouting System) 대형토조 모형시험

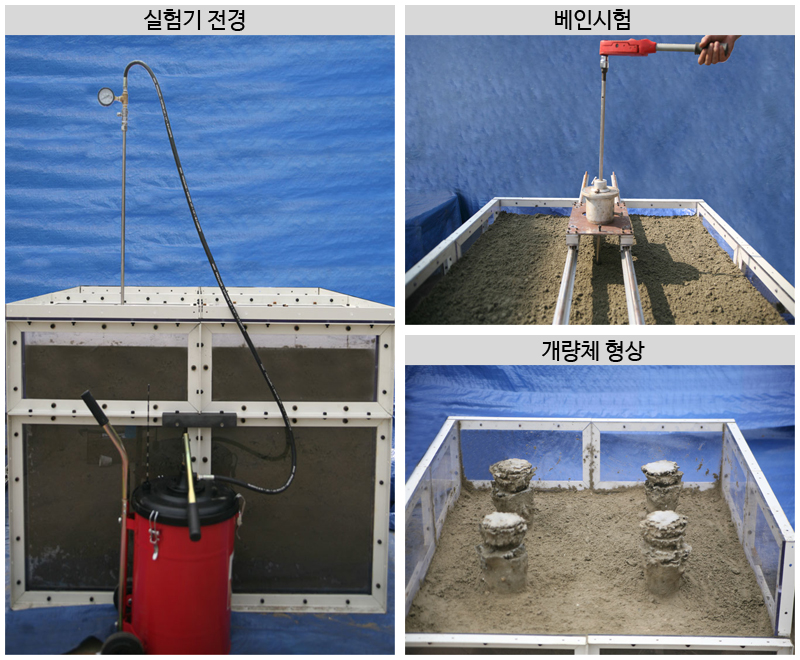

- 대형토조에서 석회암 공동 충전재의 충전율, 그라우팅 주입량 및 주입압, 보강간격, 첨가제 적용 유무 등을 고려한 모형토조실험을 실제 시공과정을 재현하여 수행함

- 2,3차원 유한요소 수치해석을 수행하여 하중 작용시 석회암 공동의 소성영역 평가에 의한 보강 필요성 검토와 석회암공동 보강후 조건에 대한 지반 및 방파제 구조물의 안정성 평가

- 석회암 공동 내 충전재에 대하여 공동보강 시험전 및 시험후 함수비 측정

- 시험전·후의 공동내 체적변화를 측정하기 위해서 물치환법을 이용한 충전재, 저유동 몰탈 그라우팅 개량체 체적변화 측정

- 충전재의 강도변화 측정을 위하여 시험전·후 충전재에 대한 베인강도시험은 저유동 몰탈 그라우팅 주입공을 중심으로 방사형으로 개소별 강도를 측정 후 강도분포 및 평균값 계산

- 저유동 몰탈 그라우팅 개량체에 대한 일축압축강도시험은 저유동 몰탈 그라우팅 개량체의 채취시료에 대하여 ∅50×H100 원통형으로 절삭 후 시험 수행

- 참여프로젝트

 · 동해항 3단계 방파호안(2공구) 축조공사 기본설계



3. 원심모형실험

- 토조내에 석회암공동 등 지층, 기초사석 포설.

- 상사율에 따라 3D프린터로 출력된 방파호안 구조물 거치

- 연직 및 수평 변위계, 케이슨 저면에 토압계 3개, 파력가압장치 설치

- 원심모형실험기에 실험토조 세팅, 밸런스 조절, 자동측정장치 판넬 연결

- 가속중 구조물 하중에 따른 변위와 토압, 파력 가압에 따른 변위와 토압을 자동측정하면서 가속시험 모니터링 및 사진 촬영

- 구조물 연직 및 수평변위 분석과 케이슨 저면에서의 토압분포 분석 및 구조물 안정성 평가

- 참여프로젝트

 · 부산 신항 서컨테이너부두 2-5단계 기본설계

 · 동해항 3단계 안벽호안 기본설계

 · 동해항 3단계 방파호안(2공구) 축조공사 기본설계

 · 포항 영일만 방파제 보강공사 기본설계



4. 석회암 공동모형 실험

- 석회암공동 및 지층과 실제 항만구조물을 모사하는 토조모형시험을 수행하여 석회암공동의 분포에 따른 영향과 공동을 보강하는 공법을 적용할 경우 안정성 검토

- 상사율을 적용한 토조모형실험으로부터 상부구조물 하중에 대하여 기초사석과 원지반 및 공동이 분포하는 석회암 복합체의 변형과 강도특성 파악

- 토조모형실험은 상사율을 적용하여 무보강인 경우와 보강공법에 보강한 후 실험 실시

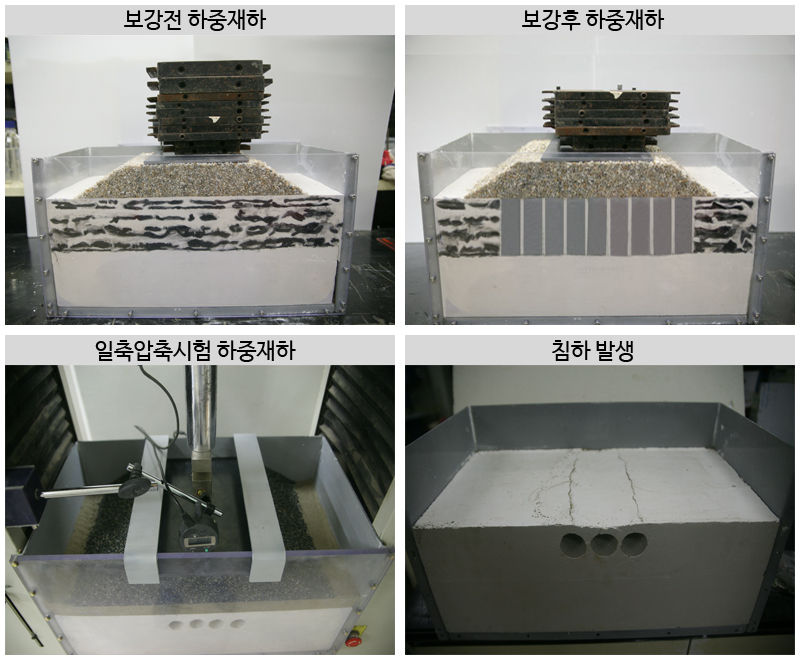

- 시험방법은 일정하중재하시험과 일정변형율재하시험 가능. 하중재하시 변위 측정

- 실험결과로부터 석회암 공동형상에 따른 구조물의 침하 및 지지력 파악

- 참여 프로젝트

 · 동해항 3단계 북방파제 2공구 축조공사 대안설계

 · 동해항 3단계 안벽호안 축조공사 기본설계



5. 대형챔버 모래특성 실험

- 대형챔버는 각종 현장조건을 정확히 고려할 수 없는 현장시험의 단점과 현장스케일로 현장장비를 직접 시험할 수 없는 기존 실내시험의 단점을 동시에 극복할 수 있는 시험장비로써 균질하게 조성된 시료에 계측시스템을 적용하여 각 영향요소들에 대한 다양한 매개변수 분석이 가능함

- 퇴적모래층의 대형챔버 표준관입시험, SPT에너지효율시험

- 실험결과로부터 현장 N치로부터 현장 모래상대밀도 및 전단강도 산정

- 참여 프로젝트

 · 동해항 3단계 북방파제(1공구) 축조공사 기본설계

 · 동해항 3단계 안벽호안 축조공사 기본설계



6. 현장 타설말뚝 하중전이 모형실험

- 실제 원지반과 구조물에 대하여 상사율을 적용하여 말뚝의 배치에 따른 기반암층과 모래층 및 점토층을 모델링함으로서 상재하중에 따른 말뚝의 변위와 하중전이특성을 분석

- 상재하중 재하에 따른 변위특성과 하중을 측정하기 위하여 변위계와 하중계를 설치하였고, 축하중을 측정하기 위하여 변형율계를 말뚝에 부착했으며, 계측센서로부터 취득한 측정결과를 분석함으로서 말뚝과 지반의 상호거동에 따른 안정성 평가에 대한 설계자료 제공

- 실험결과로부터 말뚝과 지반의 응력-변형관계 및 하중전이특성 파악

- 참여 프로젝트

 · 새만금 남북도로 건설공사 1단계(3공구) 설계·시공 일괄입찰



턴키 및 기술제안 수치해석 및 특화실험해석 수행현황

1. 수행목적

- 구조물 시공 전후 하중조건변화에 따라 예상되는 구조물 및 지반의 거동 및 안정성 판단

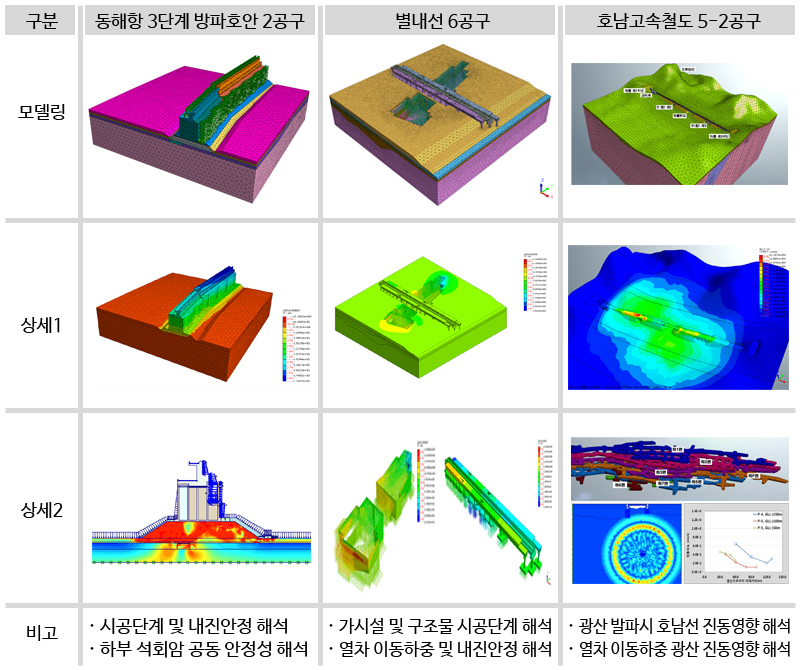

- 2, 3차원 수치해석 : 시공단계해석, 내진해석, 발파진동영향해석, 열차이동하중해석, 가시설안정해석
- 특화실험 수치해석 : 원심모형실험, 진동대실험, 대형토조실험(현장타설말뚝, DCM, CGS 등)

2. 보유프로그램

 - MIDAS GTS NX, VISUAL FEA, SIGMA/W, PLAXIS, UDEC, FLAC, QUAKE/W, MIDAS GEO XD 등

3. 수행사례

4. 수행 프로젝트

- 수치해석 : 동해항 3단계 방파호안 2공구(2017년), 울산신항 남방파제 2-2공구(2017년), 동해항 3단계 북방파제 1공구(2016년), 별내선 4공구 및 6공구(2015년), 여수 신북항 방파제(2015년), 진접선 1공구(2015년), 호남고속철도 5-2공구(2013년)

- 진동대실험 : 동해항 3단계 방파호안 1단계(2017년), 포항영일만 방파제 보강(2017년), 장보고사업(2017년), 새만금 남북2축 3공구(2016년)

- 원심모형실험 : 동해항 3단계 방파호안 1단계(2017년), 포항영일만 방파제 보강(2017년), 장보고사업(2017년), 새만금 남북2축 3공구(2016년)

- 대형토조실험 : 동해항 3단계 방파호안 2공구(2017년, CGS 석회공동 보강), 울산 신항 남방파제 2-2공구(2017년, DCM 및 부상토 보강), 새만금 남북2축 3공구(2016년, RCD)
